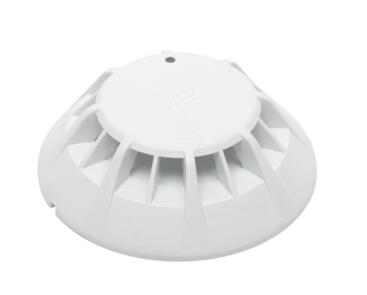

北大青鸟点型复合式感烟感温火灾探测器JTF-GOM-JBF-4000

功能特点
本探测器为烟温复合式，烟报警与温报警为两个独立的系统，互相不干扰，且只占用一个回路地址。
内置微处理器，探测器对自身采集到的数据进行存储和判断，具有自诊断功能。
抗干扰能力强，抗灰尘附着、抗电磁干扰、抗温度影响、抗腐蚀、抗外界光线（光源）干扰。
抗湿热能力强，极具创意的导流槽设计，可适应于各种不同环境的要求。
（1）复合探测器的感烟部分：
a.污染自动补偿。根据自身的污染程度进行自动补偿，最大程度减少误报。
b.适用范围广，对不同材质燃烧后产生的白烟或黑烟均可响应。
（2）复合探测器的感温部分：
a.采用单NTC温敏电阻，温度响应速度快；软件判定具有差温和定温特性。
b.输出温度升降曲线，可以通过控制器查看现场的温度变化。
适用于宾馆客房、办公楼、图书馆、影剧院邮政大楼等公共场所；相对湿度大，可能发生无烟火灾的环境；适用于可以同时安装感烟探测器和感温探测器的场所。

技术参数列表

内容技术参数
工作温度-10…+50℃
贮存温度-20…+50℃
相对湿度≤95%(40±2℃)
监视电流≤0.3mA （24V）
报警电流≤0.8mA   （24V）
确 认 灯监视状态瞬时微亮，报警时红色常亮（红色）
外形尺寸Φ100mm × 53mm（含底座）
编码方式使用专用电子编码器
编码范围1-200
保护面积20-30m2
线    制二总线，无极性
最远传输距离1500m
执行标准GB4715-2005《点型感烟火灾探测器》 GB4716-2005《点型感温火灾探测器》
结构特征、安装与布线
采用ZR-RVS-2×1.5mm2双绞线，将回路两总线L1、L2分别接在端子L1、L2端子上，接线不分极性。
用专用电子编码器对探测器写入部位号（1-200）。
将探测器嵌入底座，然后按顺时针方向拧紧即可。

外形结构图

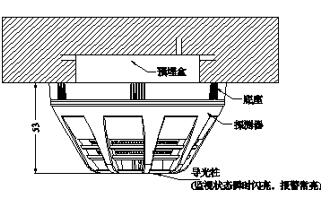

安装示意图

配接底座
配接JBF-VB4301B型探测器底座，与JTY-GD-JBF-4100点型光电感烟火灾探测器相同。
接线示意图与JTY-GD-JBF-4100点型光电感烟火灾探测器相同。
安装注意事项
安装前应使用专用电子编码器对探测器编码。
安装时宜带手套操作，以保持探测器外壳清洁。
定期进行加烟、温试验，建议每半年一次。
